Slt voici la nouvelle version de mon détecteur maison , donc cette version est construite sur la base de la carte composant de surface donc plus petite et donc nouvelle canne que j'ai allégé de 400 gr .
pour le boitier j'ai utilisé un boitier de disque dur externe que j'ai coupé . Voila toutes remarques bonne ou mauvaise est la bienvenue . Pour ceux qui le souhaitent je peux faire une video du fonctionnement .
c'est approximativement la meme chose que pour la première version . La discri est trés précise et élimine dés le départ les clous et petit ferreux .






Nouvelles photos .










bonne visu .

Salut,

félicitations !
tu peux mettre une video en ligne ?

salut
c'est marrant mais je suis entrain de testé un nouveau detecteur et il ressemble énormément a celui ci
en tout cas on sent bien le passionné
bravo !!!

alors la vivement une video

anterak a écrit :salut
c'est marrant mais je suis entrain de testé un nouveau detecteur et il ressemble énormément a celui ci
en tout cas on sent bien le passionné
bravo !!!

slt , ha bah je t'assure celui ci est fait maison , intégralement . seul le protège disque a été acheté .

j'vais essayer de faire une video ce soir . je la poste au plus vite .

superbe realisation
j'ai quelques questions:
premièrement en ce qui concerne le PCB la tu réalisé ou a tu pris ce proposé chez silverdog?
ensuite la tete??
la tu moulé? si oui peut tu me dire quel composant a tu utilisé pour réduire le poids ainsi que le retrait afin de gardé les bon réglages de bobines?
ou bien est ce une tete d'origine tesoro?
a tu eu besoin d'équilibré tes enroulement? au point nul ou point 0 en decalge de phase ?
et pour finir a tu réalisé tes essais sur le terrains comme tu l'avez prévu?
et j'avoue une petite demo serrai sympa
en tout cas la je dit bravo l'artiste

merci pour vos compliment c'est sympa .

krisema a écrit :superbe realisation
j'ai quelques questions:
premièrement en ce qui concerne le PCB la tu réalisé ou a tu pris ce proposé chez silverdog?
ensuite la tete??
la tu moulé? si oui peut tu me dire quel composant a tu utilisé pour réduire le poids ainsi que le retrait afin de gardé les bon réglages de bobines?
ou bien est ce une tete d'origine tesoro?
a tu eu besoin d'équilibré tes enroulement? au point nul ou point 0 en decalge de phase ?
et pour finir a tu réalisé tes essais sur le terrains comme tu l'avez prévu?
et j'avoue une petite demo serrai sympa
en tout cas la je dit bravo l'artiste

Slt krisema , pour le pcb , je n'ai pas utilisé le pcb de silverdog bien qu'il fonctionne correctement puisque j'en ai sorti un pour un colégue .

j'ai utilisé un autre pcb hybride cms et composant classisque , ça diminue la carte pratiquement de moitié .
Pour la tete , j'ai acheté un protège disque XP de 27 cm , j'ai fait mes 2 bobines comme mentionné sur le site geotech . puis réglage a l'oscillo pour le nulling . le déphasage pour ma part etait d'environ 80 µs au lieu de 20 mais apparamment ça n'a pas grande influence sur la discri j'ai un fonctionnement vraiment optimal . Donc pour ma part pour le nulling la tension la plus basse possible en sortie de l'aop de RX a fait l'affaire . Pour fixer le réglage j'avais mis du double face tissu dans le protège disque du coup j'ai bien fixé le réglage , en pour aléger la tete et mettre moins de résine , j'ai mis des morceaux de mousse autour espacé de 1 cm environ . puisque le tour de toute façon est pratiquement fixé avant meme de faire couler la résine .

voila .
j'vais faire la video .

merci de tes réponses,en ce qui concerne ta cage de faraday a tu utilisé l'alu ou autre?

pour le blindage j'ai utilisé de l'alu en bande autocollante . et ça fonctionne trés bien comme ça

Génial le home-made !
J'ai vu une boutique qui vendait presque le même pour 1190€. Un truc "révolutionnaire" à ce qu'il parait
En tous cas t'es super habile de tes mains ashfr10 ! Tu es électronicien?
D'ailleurs à combien ça t'es revenu en matériel?

salut
bravo super detect
les petits ferreux viré a o encore bravo

pikpuss a écrit :Génial le home-made !
J'ai vu une boutique qui vendait presque le même pour 1190€. Un truc "révolutionnaire" à ce qu'il parait
En tous cas t'es super habile de tes mains ashfr10 ! Tu es électronicien?
D'ailleurs à combien ça t'es revenu en matériel?

slt , oui electronicien , pour le matos , mise a part le prix du protège disque que j'ai utiliser comme moule pour mes 2 bobines , ça m'a rien couter . et ce modèle correspond au tesoro golden sabre mais en version light , donc sans le notch et sans le test pile .

impressionné je suis

joli boulot

Chapeau l'artiste... beau boulot !

salut
si il est derivé du tesoro golden sabre
il doit etre super

mario2. a écrit :salut
si il est derivé du tesoro golden sabre
il doit etre super

slt , sa discri est trés efficace dans les labours et les bois . le son est trés net sur les cibles interessantes , et il peut discrimininer des feuilles d'alu tout en gardant l'or .

voila

On aurait aimé quand même avoir la vidéo de la bete...

ashefr10 a écrit :

pikpuss a écrit :Génial le home-made !
J'ai vu une boutique qui vendait presque le même pour 1190€. Un truc "révolutionnaire" à ce qu'il parait
En tous cas t'es super habile de tes mains ashfr10 ! Tu es électronicien?
D'ailleurs à combien ça t'es revenu en matériel?

slt , oui electronicien , pour le matos , mise a part le prix du protège disque que j'ai utiliser comme moule pour mes 2 bobines , ça m'a rien couter . et ce modèle correspond au tesoro golden sabre mais en version light , donc sans le notch et sans le test pile .

Bonsoir,
Je prépare le montage du mien.

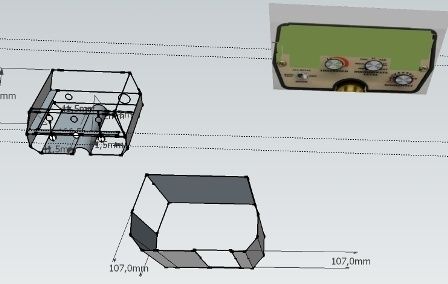

Voici le boîtier en cours. J'attaque les faces avant et arrière demain.

TRES beau travail, je dis chapeau-bas! Avec quoi est alimenté le détecteur? nimh lipo lifepo? Ou avez vous trouvé le boitier pile car ça m'intéresse!?

goldbug79 a écrit :TRES beau travail, je dis chapeau-bas! Avec quoi est alimenté le détecteur? nimh lipo lifepo? Ou avez vous trouvé le boitier pile car ça m'intéresse!?

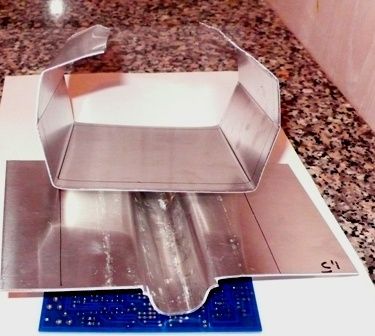

Le boîtier est plié dans de l'alu 10/10 pour la partie supérieure.
Le bas incluant le cintrage de passage et fixation de canne est en 15/10.

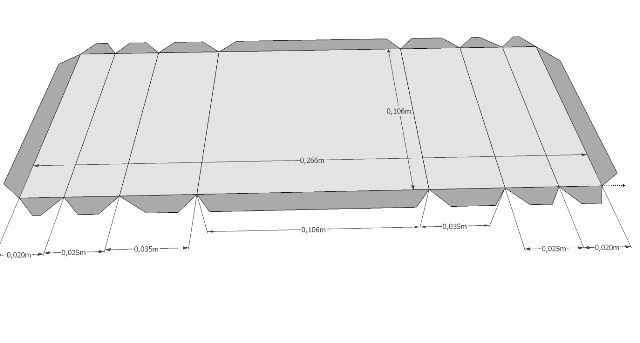

Les faces avant et arrière seront en 20/10.
Alimentation par piles sur le repose-bras.


Circuit sur rail plastique, faisant bloc avec les faces AV et AR. Un compartiment pour accus est prévu en partie basse
Les boîtiers pour les piles peuvent être acquis auprès de Lextronic, Conrad, Gotronic, etc.

pas mal ta boite , tu nous enverras des photos une fois fermé .

ashefr10 a écrit :pas mal ta boite , tu nous enverras des photos une fois fermé .

Je joue de la cisaille et du foret.

Ben dis donc c'est super bien...
Pas facile de réaliser un boitier alors bravo.

@+

Tarass Boulba a écrit :Ben dis donc c'est super bien...
Pas facile de réaliser un boitier alors bravo.
@+

Merci.
Il faut être très précis et ne pas découper les pièces suivantes avant d'être sûr du résultat du pliage.
Jusqu'ici, ça roule. Ensuite, je monte l'électronique. Il faut aussi reprendre le moulage des coques, que j'avais laissé en plan.

Très très gros boulot, j'ai hâte de voir la suite.

Classe Internationale

Beau boulot !!
