projet de détecteur numérique interessant

[ashefr10]

slt , je vous propose un projet de réalisation de détecteur numérique , programmé à l'aide d'un composant programmable atmega32x donc aucun potard 3 boutons poussoir permettent de naviguer dans les menus et de régler l'ensemble du détecteur ce détecteur peu être mis à jour il y a déjà des dizaines de mises à jour il est maintenant multi-tons.

Je sollicite votre aide à ceux qui maitrisent la programmation.

Perso j'ai réalisé des détecteur vlf que j'ai mis sur ce site mais j'me sens limité en ce qui concerne la réalisation de ce modèle j'aurai donc besoin d'aide . merci à tout ceux qui pourront apporter leur pierre à l'édifice .

je peux réaliser la carte , m'approvisionner en composant , je pense que je peux faire la tête ayant réalisé pas mal de fois des modèle double D , mais ça peut coincer pour moi au niveau programmation et compréhension du menu de ce détecteur .


merci à vous je vous laisse le lien de ce projet ci dessous , le site peut être traduit automatiquement avec le navigateur Google chrome .

détecteur numérique KROT2-XM

[BioDetecteur]

ashefr10 tu mènes de bien jolis projets ! Peut être un futur fabricant Français ? En tout cas, hâte de voir cette prochaine réalisation. Bravo et merde pour la suite

[ashefr10]

ashefr10 tu mènes de bien jolis projets ! Peut être un futur fabricant Français ? En tout cas, hâte de voir cette prochaine réalisation. Bravo et merde pour la suite

merci , mais je n'ai pas la carrure et ni la prétention de devenir un fabricant de détecteur mais je suis prêt à aider n'importe qui si on me sollicite pour aider dans la confection ou la réparation de détecteur .

[BioDetecteur]

merci , mais je n'ai pas la carrure et ni la prétention de devenir un fabricant de détecteur mais je suis prêt à aider n'importe qui si on me sollicite pour aider dans la confection ou la réparation de détecteur .

Alain Loubet à commencé comme toi... Sans prétention mais avec la passion et l'envie. Qui sait ce que l'avenir réserve...
En tout cas, je ne poste pas souvent sur tes sujets mais je les suis avec attention

[boubou62]

Ahe, je t'avais dit qu'avec moi pour la prog pas de souci !

[ashefr10]

Ahe, je t'avais dit qu'avec moi pour la prog pas de souci !

ok , boubou mais en ouvrant un post et en mettant plus de monde sur le projet ça ne peut qu'etre meilleur l'union fait la force .

[helico18]

Ashefr10 je lis souvent tes post concernant tes réalisations de détecteurs. Electronicien d'ancien métier car retraité, je trouve balaise ce que tu fait. Je vais essayer de contacter un pote doué en programmation pour sa voir s'il serais dispo pour t'aider.

[ashefr10]

Ashefr10 je lis souvent tes post concernant tes réalisations de détecteurs. Electronicien d'ancien métier car retraité, je trouve balaise ce que tu fait. Je vais essayer de contacter un pote doué en programmation pour sa voir s'il serais dispo pour t'aider.

slt , j'te remercie toute aide est la bienvenue .

[helico18]

Ashefr10 mauvaise nouvelle, mon pote féru de programmation n'est pas dispo par suite d'une maladie assez grave. Cela faisait un bon moment que je n'avais pas de ses nouvelles er celles que je viens d'avoir ne sont pas bonnes. Désolé

[Aquanaut62]

Ouah, un KPOT2 qui donne KROT2 en anglais...

Il y a une boite de dialogue windoze sur le site. En tapant "AVR-ISP MKLL" dans Google, il y a pas mal de results. J'ai compris que je ne comprendrai pas en parcourant ce document : https://www.olimex.com/Products/AVR/Pro ... SP-MK2.pdf

Visiblement, c'est un firmware à télécharger. Il faut un connecteur spécialisé USB -> Microprocesseur. Par contre, sur le schéma russe, je vois une prise 4 broches marquée "PROG" en haut à droite côté du microprocesseur. Le doc Olimex donne un schéma "10-pin ICSP to 6-pin ICSP cable" en page 15. Je ne comprends pas comment leur 4 broche peut faire le taf...

Les liens qu'ils donnent seront peut être plus expliictes, mais je ne lis pas le russe et je n'ai pas les logiciels pour ouvrir les ".lay" et ".sch".

- Description modes or menu (http://radiodom.ucoz.ru/Kpot2_opisanie_ ... y_md-1.doc) and Menyu_new (http://radiodom.ucoz.ru/Kpot2_opisanie_ ... raboty.doc) ( from TCB)

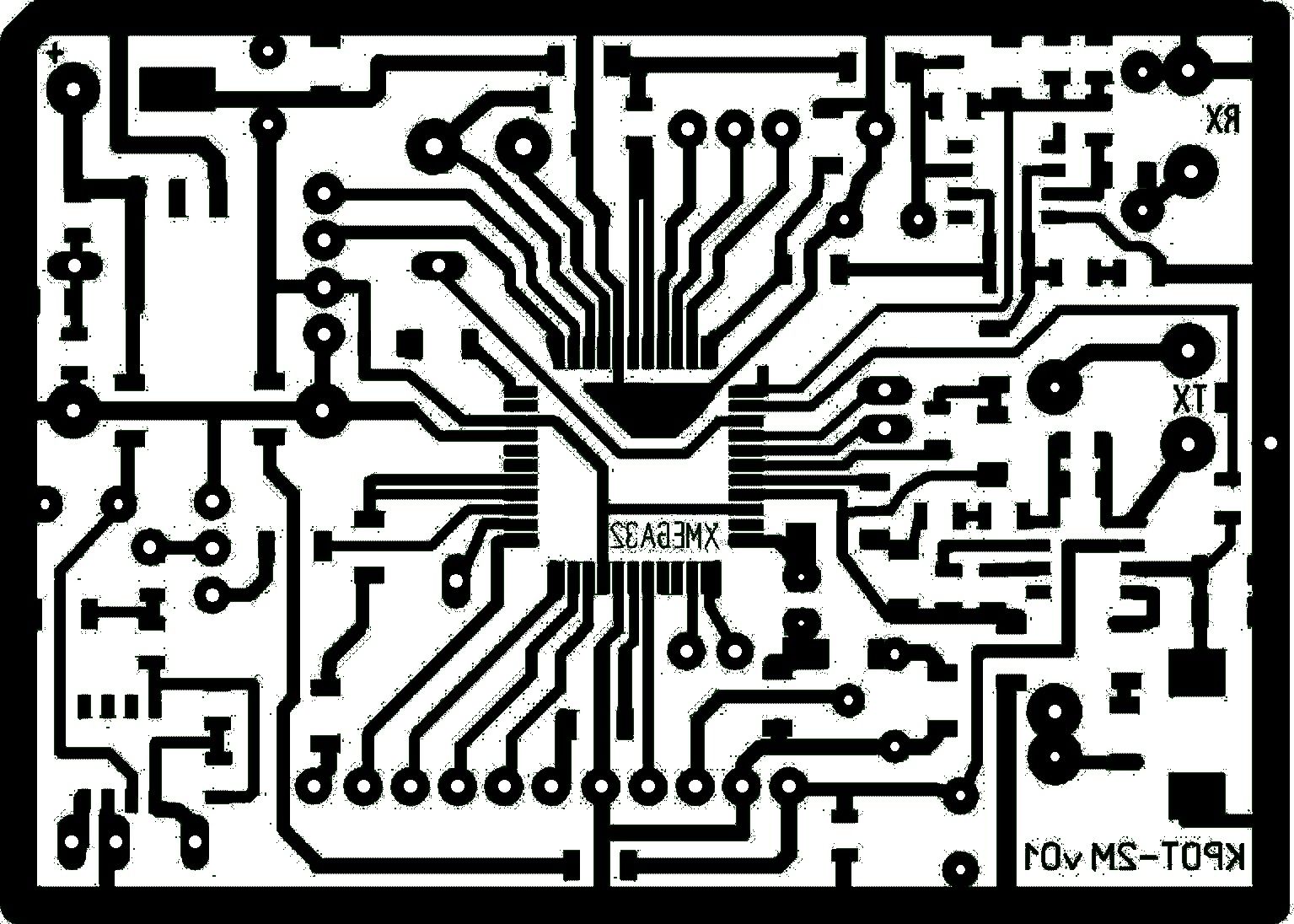

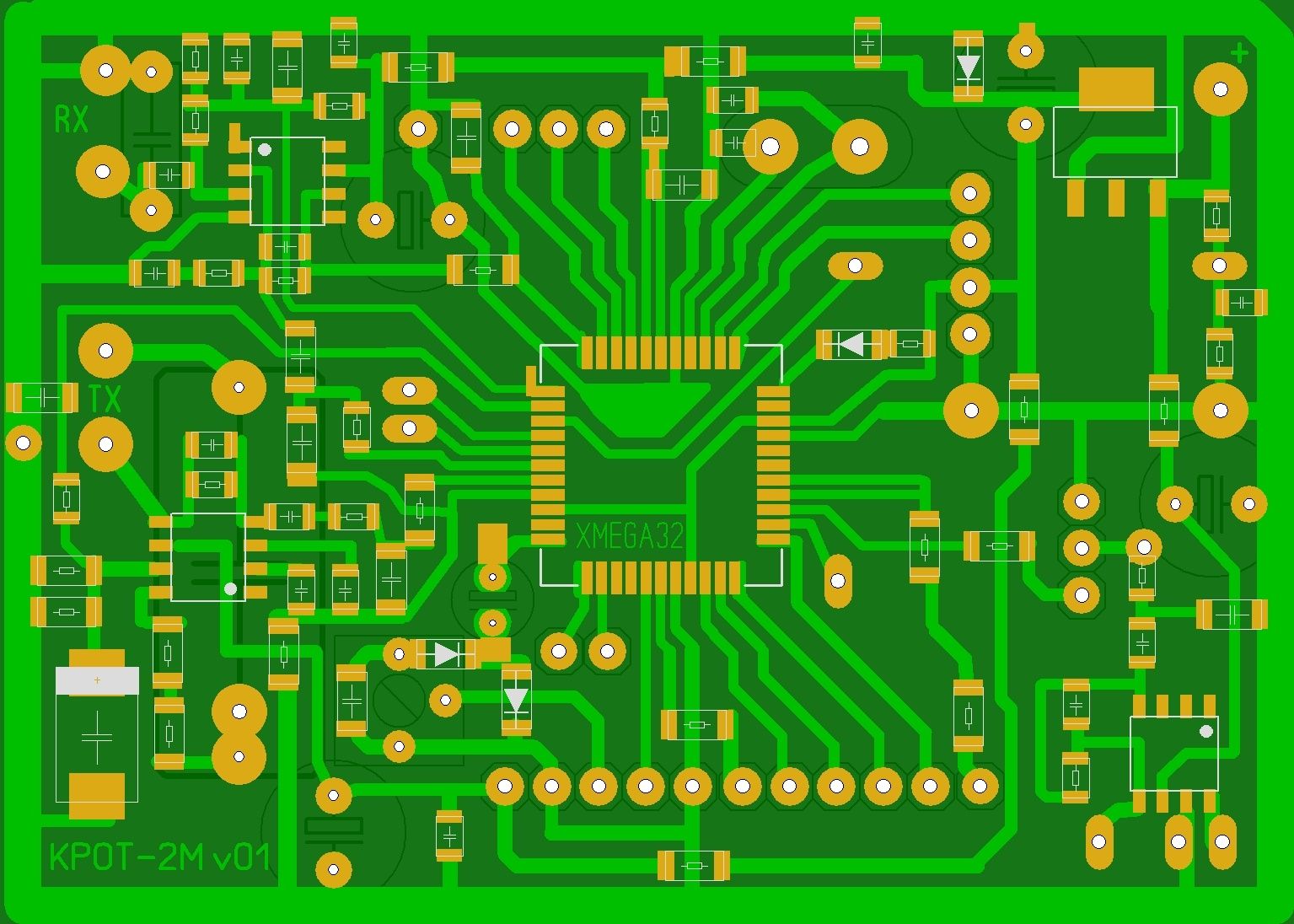

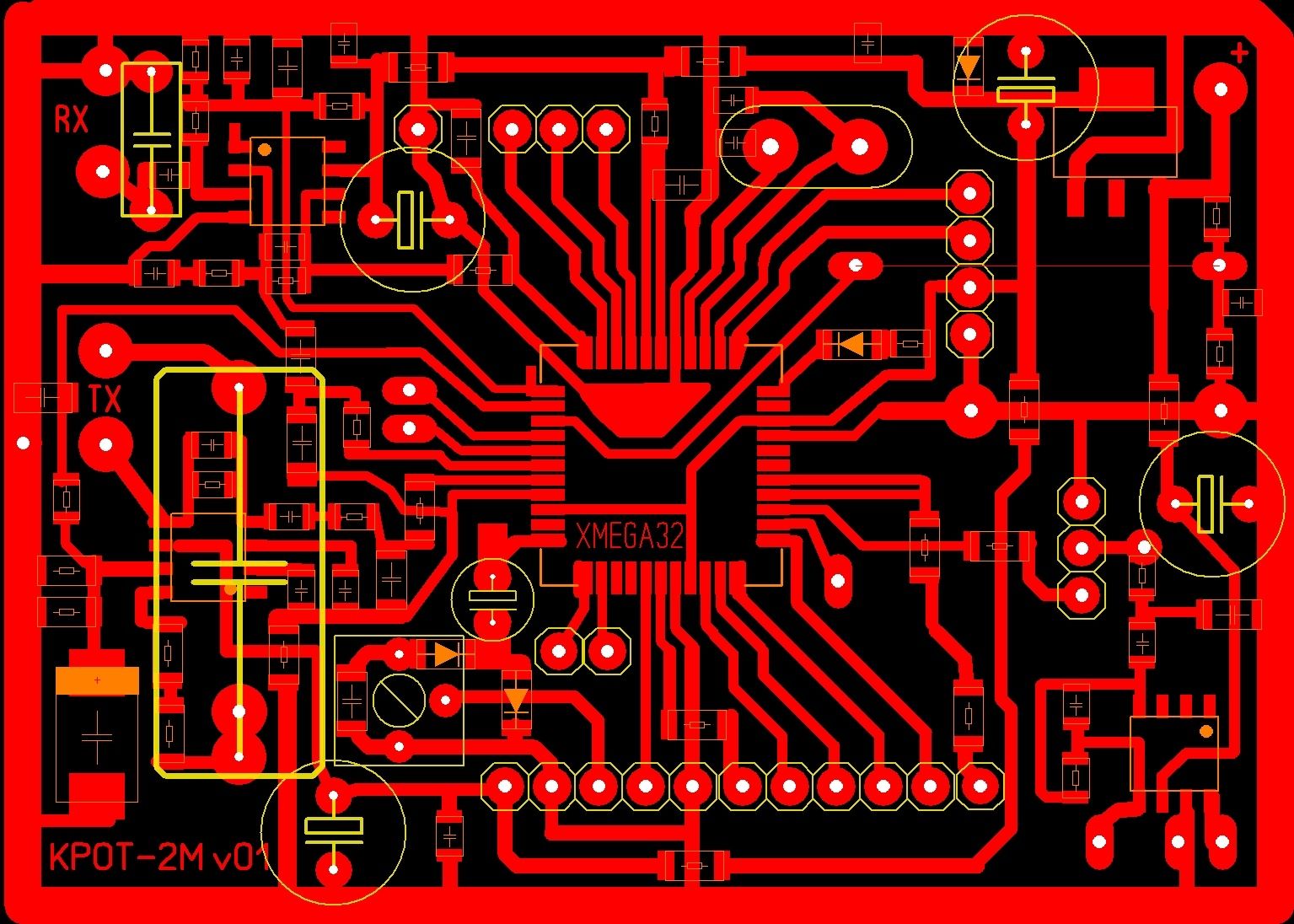

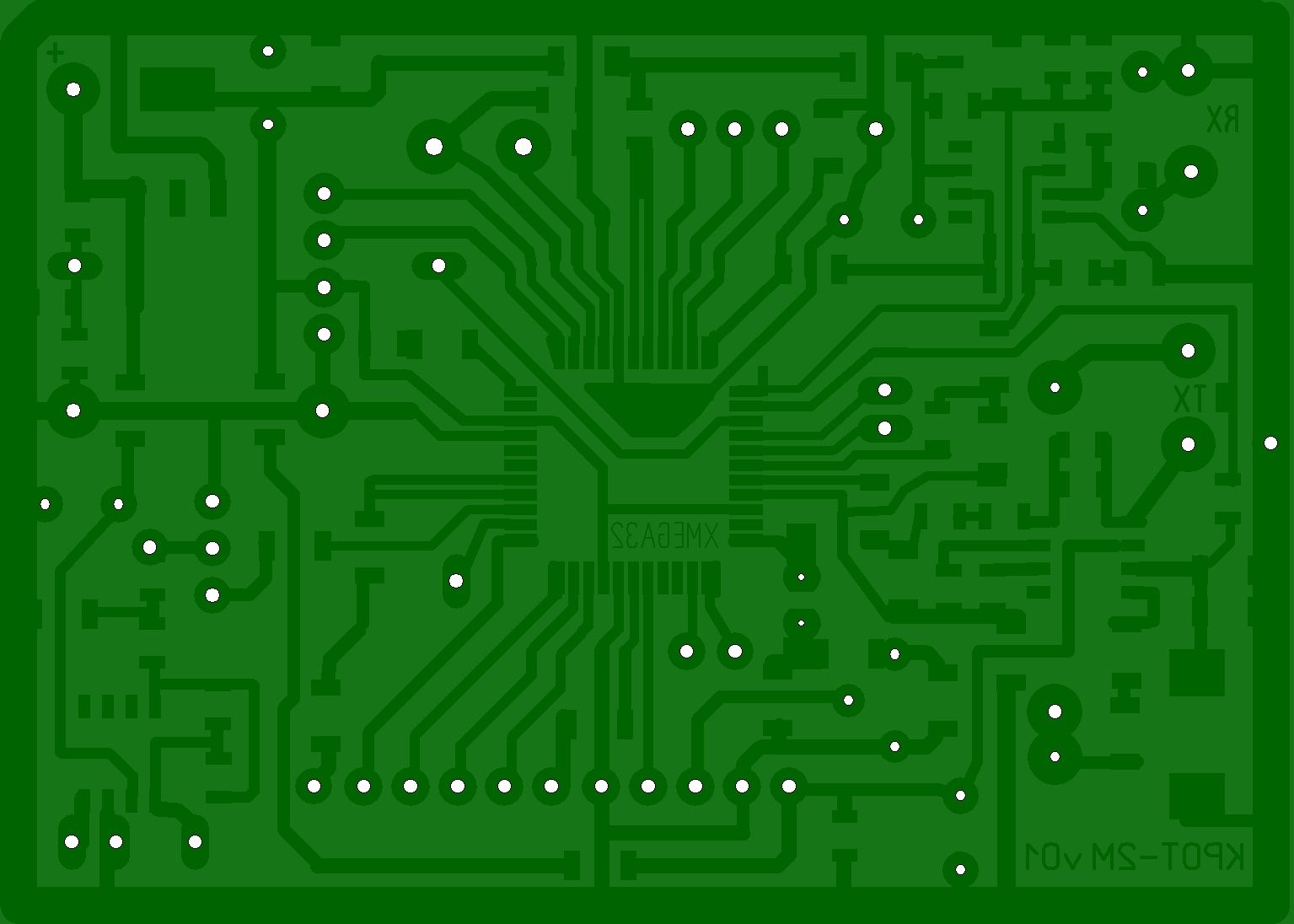

- Circuit board (http://radiodom.ucoz.ru/KPOT_2M_5L.lay)
- Circuit board under the body z80 (http://radiodom.ucoz.ru/KPOT2_Z80-1.lay6)
- sticker may look so (http://radiodom.ucoz.ru/naklejka.jpg)
- Configuring Video Note: The "auto-balance" without understanding not to touch. Putting A = 0.

La video https://www.youtube.com/watch?v=YoqpVnsF9ZY est ... mystérieuse. Y sont fort, ces russes.

Donnez des nouvelles de vos avancées. C"'est un projet intéressant.

[ashefr10]

Ashefr10 mauvaise nouvelle, mon pote féru de programmation n'est pas dispo par suite d'une maladie assez grave. Cela faisait un bon moment que je n'avais pas de ses nouvelles er celles que je viens d'avoir ne sont pas bonnes. Désolé

slt , désolé pour ton pote merci quand même .

[ashefr10]

Ouah, un KPOT2 qui donne KROT2 en anglais...

Il y a une boite de dialogue windoze sur le site. En tapant "AVR-ISP MKLL" dans Google, il y a pas mal de results. J'ai compris que je ne comprendrai pas en parcourant ce document : https://www.olimex.com/Products/AVR/Pro ... SP-MK2.pdf

Visiblement, c'est un firmware à télécharger. Il faut un connecteur spécialisé USB -> Microprocesseur. Par contre, sur le schéma russe, je vois une prise 4 broches marquée "PROG" en haut à droite côté du microprocesseur. Le doc Olimex donne un schéma "10-pin ICSP to 6-pin ICSP cable" en page 15. Je ne comprends pas comment leur 4 broche peut faire le taf...

Les liens qu'ils donnent seront peut être plus expliictes, mais je ne lis pas le russe et je n'ai pas les logiciels pour ouvrir les ".lay" et ".sch".

- Description modes or menu (http://radiodom.ucoz.ru/Kpot2_opisanie_ ... y_md-1.doc) and Menyu_new (http://radiodom.ucoz.ru/Kpot2_opisanie_ ... raboty.doc) ( from TCB)
- Circuit board (http://radiodom.ucoz.ru/KPOT_2M_5L.lay)
- Circuit board under the body z80 (http://radiodom.ucoz.ru/KPOT2_Z80-1.lay6)
- sticker may look so (http://radiodom.ucoz.ru/naklejka.jpg)
- Configuring Video Note: The "auto-balance" without understanding not to touch. Putting A = 0.

La video https://www.youtube.com/watch?v=YoqpVnsF9ZY est ... mystérieuse. Y sont fort, ces russes.

Donnez des nouvelles de vos avancées. C"'est un projet intéressant.

slt moi j'ai les soft pour ouvrir les lay et chm ce n'est pas un problème pour moi , le soucis pour moi c'est la compréhension de l'automate une fois le détecteur monter , j'pense qu'au niveau programmation c'est pas insurmontable , le mieux serait le menu du logiciel interne du détecteur traduit en français . merci pour ton aide .

[Alcide]

Sprint Layout 5.0

Le mieux serait de contacter Andreï OSTAPCZYK sur son forum.

[ashefr10]

slt merci , pour le pcb , il est pas trop compliqué , le plus délicat comme d'habitude la tete et , ensuite programmation du chip et compréhension . désolé suis pas très souvent sur le fofo en c'moment problème de santé peut etre une sclérose en plaque pas top !

[Alcide]

La suite
